顿汉布什磁悬浮离心机组应用—河北农业大学

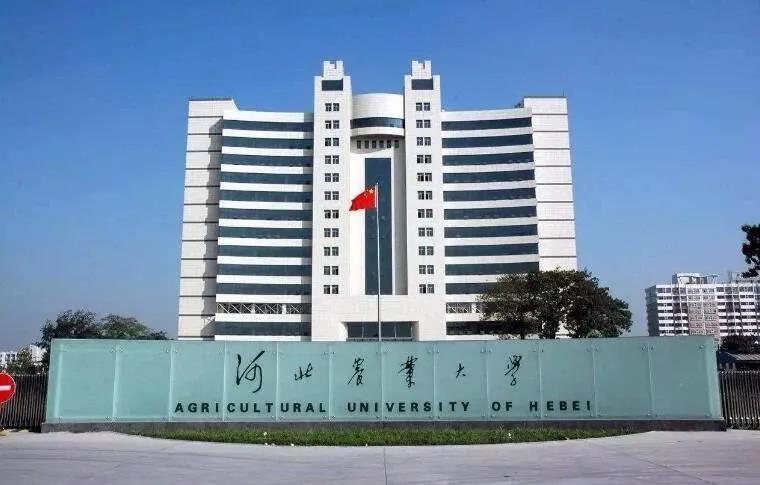

河北农业大学位于河北省保定市,是一所省部共建的农林类综合性大学,是教育部100所“中西部高校基础能力建设工程”高校。为让莘莘学子拥有更好的学习环境,学校特地对东校区综合楼、西校区图书馆主楼和科技大楼的中央空调制冷主机节能改造、更换,降低建筑的整体能耗的同时,实现静音、高效运行。
设计要求:
设计工况:冷媒水12/7℃,冷却水30/35℃;
学校图书馆、办公大楼环境,静音要求高;
节能改造,要求满负荷和部分负荷高效运行;
改造项目,安装尺寸受限,机组长度需控制在5.5m以内,宽度控制在2.35m以内;
解决方案:
此项目属于学校图书馆和办公楼的节能改造项目,结合项目现场环境和其他一些特殊要求,顿汉布什对磁悬浮离心式冷水机组进行了如下设计:
1.设备用于学校办公大楼和图书馆,对静音要求高,采用磁悬浮离心式机组,噪音值低于普通离心式机组10dB(A),满足环境静音要求;
2.节能改造项目,对机组能效要求比较高,顿汉布什推荐选用了更加高效节能的磁悬浮变频离心式机组,采用磁悬浮技术和高速直驱技术,结合数字变频技术,减少齿轮和轴承的损耗,减少电机损耗,运行更加节能,符合绿色建筑设计标准。

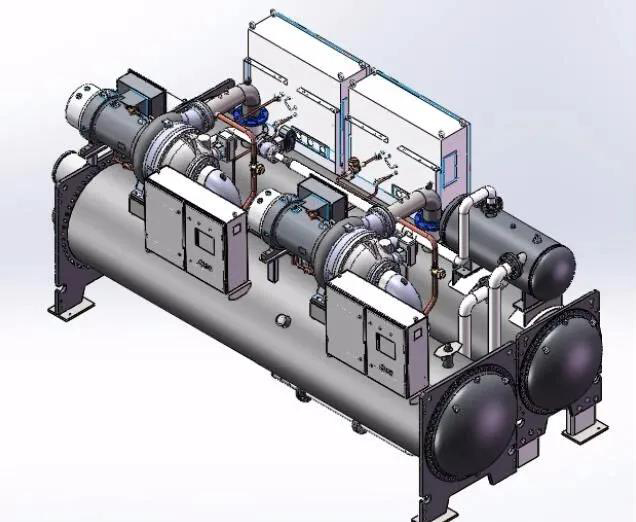

3.改造项目,因安装尺寸的限制,标准机组无法满足现场尺寸要求。为满足此项目的尺寸要求,重新规划为共氟双机头磁悬浮冷水机组,整机尺寸5459*2350*2450mm,在满足项目现场安装要求的同时,保持了较高的能效水平。
4.850RT机组采用共氟双机头系统设计,两台压缩机可以互为备用,并且独立控制,在部分负荷运行时,可以停掉一台压缩机,增加压缩机运行寿命,提高机组运行范围。
项目特点:
1.项目使用的顿汉布什自主研发的磁悬浮变频离心式冷水机组,采用磁悬浮技术和高速直驱技术,结合数字变频技术,节能环保,达到双一级能效;
2.磁悬浮变频离心式冷水机组静音运转,无油运行,并设置了紧急断电保护功能;
3.DCLCDMT850Q共氟双机头磁悬浮冷水机组采用共氟系统设计,长度上比标准非共氟双机头机组减少30%,对于节能改造类安装或运输尺寸限制的项目,共氟系统占据明显优势。
4.区别于非共氟双机头冷水机组采用的一流程+中间环的非共氟容器设计,共氟双机头磁悬浮冷水机组采用二流程共氟容器设计,为双机头机组配置在线清洗装置和非标承压要求提供了可行性。
